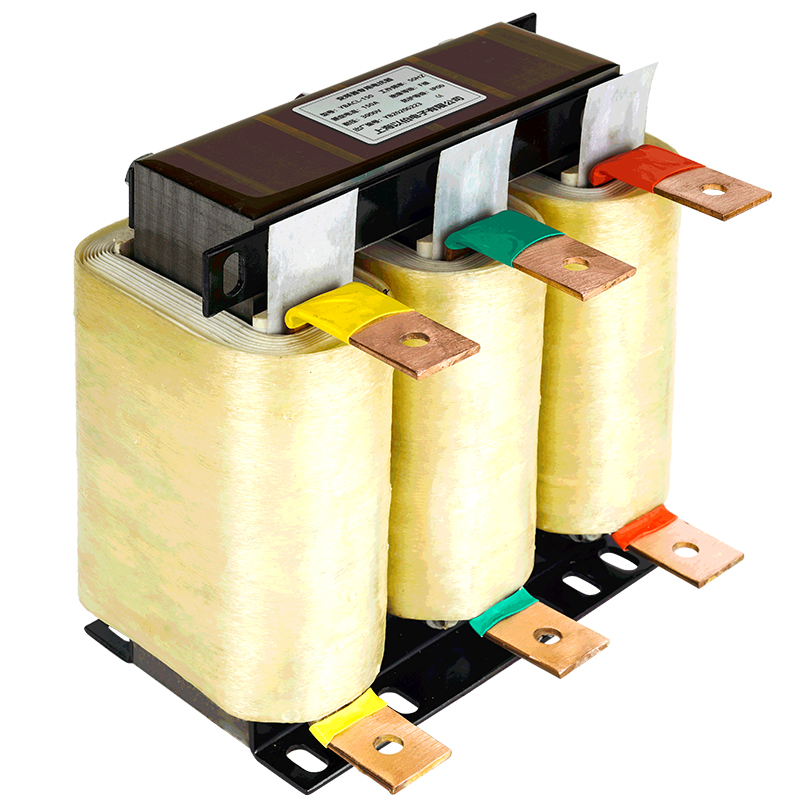

回饋電抗器
- 額定電壓：
- 380/690/1140VAC 50/60HZ
- 額定電流：
- 3A~5000A
- 產品優勢：
- 適用于工業電源、逆變電源、機床設備、變頻設備等
- 應用設備：
- 輸入交流電抗器接在電源和變頻器之間的，它能限制電網電壓突變和操作過電壓引起的電流沖擊，有效的保護變頻器并能夠改善變頻器的功率因數，抑制變頻器輸入電網的諧波電流; 輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因為轉換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。
相關產品
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
YB966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹

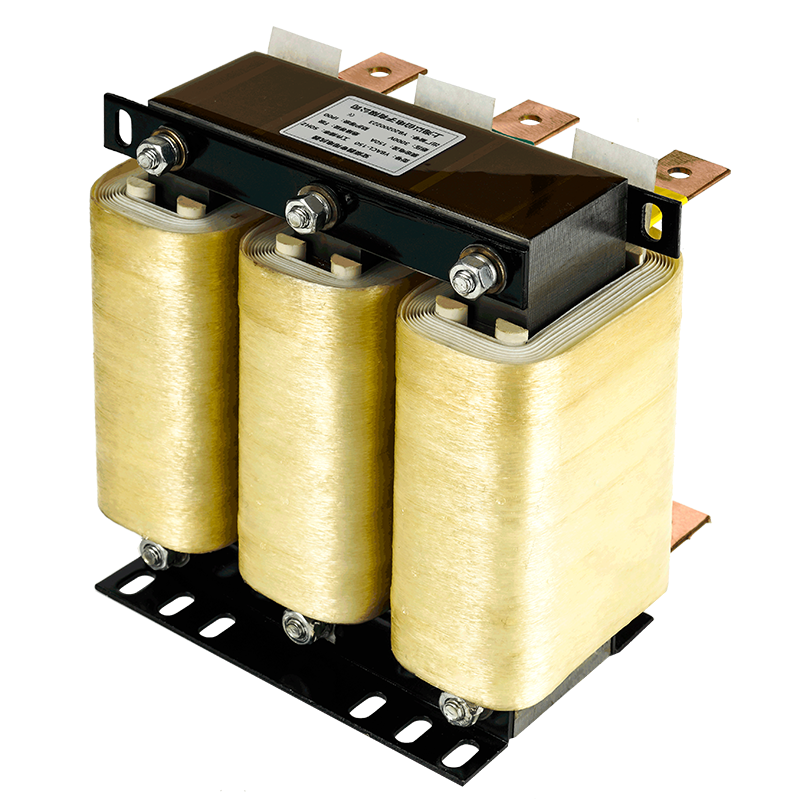

回饋濾波電抗器介紹
回饋濾波電抗器回饋電抗器與輸入電抗器與濾波電容組合LCL濾波裝置或與濾波電容組成正弦濾波器LC。LCL主要應用電子設備交直流電機驅動、不間斷大功率UPS及伺服驅動器、為消除脈沖整流器引起的諧波電流畸變、能有效抑制高次低頻諧波。
鐵芯采用優質取向硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊粘接起來。
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
電抗器均采用真空壓力浸漆工藝（VPI），經高溫熱烘固化后產品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性。
溫升低，損耗小，綜合利用率高，便于安裝。
產品說明
工作電壓：400V/690V/1140V.50/60Hz
工作電流：5A～1500A@40℃
使用海拔：≤2000m
絕緣電阻：>100M
開關頻率：≤5KHZ
電抗器噪音：≤65Db
絕緣等級：F/H級
防護等級：IP00
抗電強度：3000VA/50HZ/5mA/60S無飛弧擊穿
溫升：鐵芯不超過85K,線圈溫升不超過95K
使用環境：在-10～+45℃.額定值不會降低。最高可達+55℃，在45℃以上。每升高1℃額定電流降2%
產品執行標準：GB10229-88,JB9644-1999半導體電氣傳動用電抗器.
