歡迎光臨上海民恩電氣有限公司！
產品中心
PRODCTS
專業從事EMI/EMC電源濾波器的研發
/uploadfiles/image/202203/326.jpeg

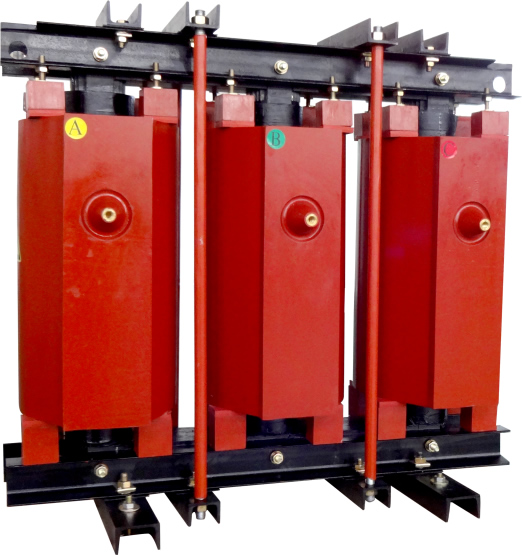

高壓串聯電抗器
額定電壓：
3～35KVAC 50/60HZ
額定電流：
1～500kvar
產品優勢：
適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。
應用設備：
鐵芯柱采用環氧樹脂真空澆注，使鐵餅間的氣隙被環氧樹脂封閉并在鐵芯柱表面形成一層樹脂層，有效減少鐵芯餅之間的震動，從而降低噪音，同時增強了鐵心與線圈間的絕緣強度。 線圈為環氧樹脂真空澆注線圈。線圈內外敷設環氧玻璃網格布增強，采用F級環氧澆注體系在真空狀態下進行澆注。該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。 鐵芯端面采用優質硅鋼片端面膠，使鐵心柱與鐵軛牢固地結合在一起，大大減小了運行時的噪音。

相關產品

產品介紹

高壓串聯電抗器作用：
串聯電抗器與并聯電容器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。

高壓串聯電抗器結構特點：
1. 該電抗器分為三相和單相兩種，均為環氧澆注式。
2. 鐵芯采用低損耗冷軋取向硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。
3. 線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度好，能耐受大電流沖擊和冷熱沖擊而不裂開。
4. 環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5. 線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

高壓串聯電抗器使用條件：
   1. 海拔高度不超過2000米。
2. 運行環境溫度-25℃～+40℃，相對濕度不超過93%。
3. 周?chē)鸁o(wú)有害氣體，無易燃易爆物品。
4. 周?chē)h(huán)境應有良好的通風條件。
5. 絕緣等級：F級，電抗器噪聲：≤45dB
6. 過載能力：≤1.35倍下連續運行
7. 電抗器相與相之間不平橫度不大于±3%，電感量誤差控制在+3%以?xún)?nèi)。
8. 絕緣水平：LI75AC35kV

高壓串聯電抗器執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》

高壓串聯電抗器訂貨時需提供的參數:

(1).電抗器的額定容量；
(2).系統額定電壓及頻率；
(3).電容器端電壓；
(4).電抗器額定電抗或電抗率；
(5).額定電流及連續電流；
(6).動、熱穩定電流及持續時間；
(7).其它特殊要求。


電抗器型號容量
kVar		電壓
kV		電抗率
%		額定電流
A		損耗
W		重量
kg		外形尺寸
LWHAB安裝孔
CKSC-3/10-6%31062.622013067040063840035014
CKSC-5/10-6%51064.423013567040063840035014
CKSC-6/10-6%61065.224014067040063840035014
CKSC-9/10-6%91067.926014567040063840035014
CKSC-12/10-6%1210610.528015067040063840035014
CKSC-18/10-6%1810615.738020083040070250035014
CKSC-21/10-6%2110618.445021083040070250035014
CKSC-24/10-6%241062148022083040073050035014
CKSC-36/10-6%3610631.565031087040080650035014
CKSC-42/10-6% 4210636.776033088040087750035014
CKSC-54/10-6%5410647.288048094045089155040014
CKSC-60/10-6%6010652.595050094045089155040014
CKSC-72/10-6%7210663109053096050097055045014
CKSC-90/10-6%9010678.71290580990500100060045014
CKSC-108/10-6%10810694.514706401020500102565045014
CKSC-120/10-6%12010610516007801080500103065045014
CKSC-144/10-6%14410612618308201110500103065045014
CKSC-180/10-6%180106157.521609101110500113165045014
CKSC-240/10-6%240106210268011101200550124575050014
CKSC-288/10-6%288106252308013301260550129575050014
